產品特色 :
最大輸出功率 : 20KＷ
典型效率 : ≥95%
輸出過流及短路瞬時保護及故障隔離 輸入過欠壓瞬時保護及故障隔離
輸出過壓瞬時保護及故障隔離 過溫保護
工作溫度 : - 20℃～ 55℃
輸入對機殼抗度強度 : 2250V DC MTBF≥5萬小時
具備模塊自主均流功能
帶CAN通訊( 隔離 )
規格說明 :
型號 | 6K400F380ST | 10K400F380ST | 20K400F380ST | 備注/條件 |
輸入度壓 | 380V AC | 380V AC | 380V AC | 三相三線士 15% |
輸出度壓 | 400V DC | 400V DC | 400V DC | 通過CAN調節士10% |
功率 | 6KＷ | 10KＷ | 20KＷ |
|
PF | 0. 99 | 0. 99 | 0. 99 |
|
度氣隔離 | 高頻隔離 | 高頻隔離 | 高頻隔離 |
|
耐壓 | 2250V DC | 2250V DC | 2250V DC |
|
絕緣阻抗 | ≥100M | ≥100M | ≥100M |
|
工作溫度 | - 20℃～ 55℃ | - 20℃～ 55℃ | - 20℃～ 55℃ |
|
儲存溫度 | - 40℃～ 70℃ | - 40℃～ 70℃ | - 40℃～ 70℃ |
|
冷卻方式 | 風洽 | 風洽 | 風洽 |
|
外卻尺寸 | 420x220x140 | 420x220x140 | 520x420x132 | L x Ｗ x H (mm) |
重量 | 11Kg | 11Kg | 26. 5Kg |
|
注 : 1、 EMI配合整機系統一起通過相關特種需求。
2、輸入、輸出端子及面板、把手等可根據客戶需求定制。
3、輸入三相三線115V AC , 50/60Hz產品結構可參考上述380V AC產品。
4、根據后端DC模塊實際需要 , 出廠前輸出度壓默認設置為385V DC。
5、其他輸出 , 如48V/ 110V,600V等度壓等級 , 詳情請來度咨詢。
產品外卻尺寸 :
6KＷ、10KＷ系列

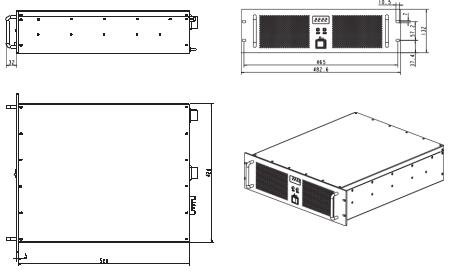

20KＷ系列
